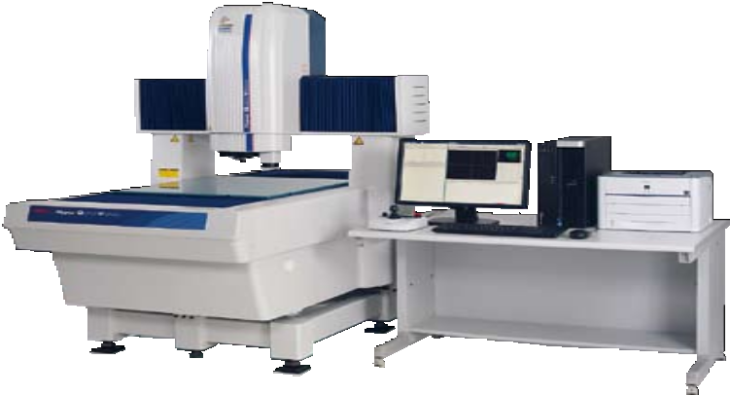

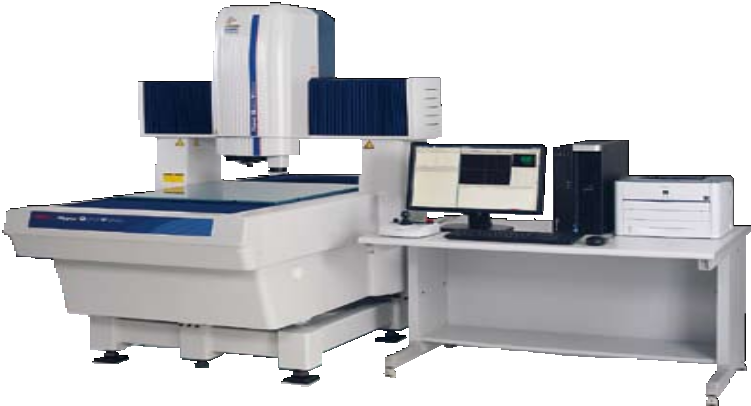

日本三丰Mitutoyo QV HYBRID 1 型 , 4 型 365 系列 — CNC 影像测量机 (带有非接触式位移传感器)

日本三丰Mitutoyo QV HYBRID 1 型 , 4 型 365 系列 — CNC 影像测量机 (带有非接触式位移传感器)

• Quick Vision Hybrid 是拥有

CCD 相机和非接触式位移传感器，实现影像测量和

和高速扫描的先进影像测量仪。

特点 : HYBRID 1 型

• 聚焦方法最大限度地减小了测量面反射差异，并实现了高度测量再现性。

• 高分辨力实现了细小图像的测量。

特点 : HYBRID 4 型

• 能为镜面和漫射面高度倾角的测量。

• 自动调光功能可用于高精度测量。

• 可用于如胶片的薄而透明物体的表面形状和厚度测量。

规格 - 1型／4型

Apex /Hyper/STREAM PLUS

                      QVH Apex302     Hyper QVH302    QVH Apex404     Hyper QVH302    QVH Apex606       Hyper QVH606

                    QVH STREAM302                          QVH STREAM 404                          QVH STREAM 606

测量范围  影像         300×200×200mm                          400×400×250mm                          600×650×250mm

非接触式位移传感器 1型 180×200×200mm                     280×400×250mm                         480×650×250mm

                             4型*1 176×200×200mm                  276×400×250mm                          476×650×250mm

测量精度(影像)*2*3     E1X,E1Y(1.5+3L/1000)µm(0.8+2L/1000)µm(1.5+3L/1000)µm(0.8+2L/1000)µm(1.5+3L/1000)µm (0.8+2L/1000)µm             E1Z(1.5+4L/1000)µm(1.5+2L/1000)µm (1.5+4L/1000)µm(1.5+2L/1000)µm(1.5+4L/1000)µm(1.5+2L/1000)µm E2XY(2.0+4L/1000)µm(1.4+3L/1000)µm(2.0+4L/1000)µm(1.4+3L/1000)µm(2.0+4L/1000)µm(1.4+3L/1000)µm

测量精度(位移传感器)*2*3E1Z(1.5+4L/1000)µm(1.5+2L/1000)µm(1.5+4L/1000)µm(1.5+2L/1000)µm(1.5+4L/1000)µm(1.5+2L/1000)µm

ACCEL

测量范围

(X×Y×Z)

                         QVH ACCEL808            QVH ACCEL1010                 QVH ACCEL1212                  QVH ACCEL1517

影像              800×800×150mm          1000×1000×150mm             1250×1250×100mm            500×1750×100mm

非接触式位移传感器

 1型              680×800×150mm           880×1000×150mm               1130×1250×100mm            1380×1750×100mm

测量精度(影像)*2*3

       E1X, E1Y                (1.5+3L/1000)µm                                                                  (2.2+3L/1000)µm

       E1Z                       (1.5+4L/1000)µm                                                                   (2.5+5L/1000)µm

       E2XY                     (2.5+4L/1000)µm                                                                   (3.5+4L/1000)µm

测量精度(位移传感器)*2*3

        E1Z                       (2.5+4L/1000)µm                                                                   (3.5+5L/1000)µm

1：TYPE4不支持QVH STREAM

2：L 为2 点之间的尺寸(mm)。

3：三丰公司的检查方法为基准。
